U-образный хомут (болт)
Серия:
Тип хомута :
U-образный
Материал:
оцинкованная сталь
Оцинковка :
электролитическая
Доставка по Беларуси
Гарантия качества
Бесплатные консультации

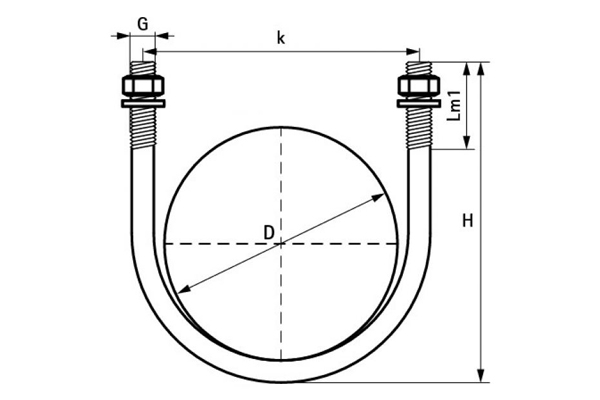

Доступные размеры
M Резба |
Ø d трубы |
Ø D Диаметр |
A | B | C |
E |
|
Длина резьбы | Высота хомута | Межосевое расстояние | |||||
6 |
3/8' | Ø 12-17 | 18,8 | 18 | 36 | 24 | 26 |
1/2' | Ø 15-21 | 24,8 | 20 | 42 | 30 | 30 | |
3/4' | Ø 20-27 | 30,8 | 30 | 55 | 36 | 40 | |
8 |
3/4' | Ø 20-27 | 28,9 | 30 | 55 | 36 | 40 |
1' | Ø 26-34 | 36,9 | 30 | 60 | 44 | 42 | |
11/4' | Ø 33-42 | 44,9 | 35 | 68 | 52 | 46 | |
11/2' | Ø 40-49 | 51,9 | 40 | 78 | 59 | 52 | |
13/4' | Ø 45-54 | 56,9 | 40 | 85 | 64 | 57 | |
2' | Ø 50-60 | 63,9 | 40 | 90 | 71 | 58 | |
21/4' | Ø 60-70 | 73,2 | 40 | 93 | 81 | 58 | |
21/2' | Ø 66-76 | 80,2 | 40 | 101 | 89 | 65 | |
10 |
11/4' | Ø 33-42 | 45,2 | 35 | 68 | 54 | 46 |
2' | Ø 50-60 | 62,2 | 40 | 90 | 71 | 59 | |
21/4' | Ø 60-70 | 73,2 | 40 | 95 | 82 | 58 | |
2 1/2' | Ø 66-76 | 80,2 | 40 | 105 | 89 | 65 | |
2 3/4' | Ø 70-82 | 85,2 | 45 | 110 | 94 | 68 | |
3' | Ø 80-90 | 93,2 | 50 | 115 | 102 | 68 | |
31/2' | Ø 90-102 | 105,2 | 50 | 145 | 116 | 91 | |
12 |
2' | Ø 50-60 | 61,7 | 40 | 90 | 72 | 59 |
21/2' | Ø 66-76 | 80,2 | 50 | 115 | 88 | 75 | |
3' | Ø 80-90 | 91,2 | 50 | 115 | 102 | 69 | |
3 1/4' | Ø 85-93 | 96,2 | 50 | 130 | 107 | 82 | |
3 1/2' | Ø 90-102 | 105,2 | 50 | 145 | 116 | 93 | |
3 3/4' | Ø 100-108 | 111,2 | 50 | 150 | 122 | 94 | |
4' | Ø 102-114 | 117,2 | 50 | 156 | 128 | 97 | |
4 1/3' | Ø 121-127 | 130,2 | 55 | 170 | 141 | 105 | |
4 2/3' | Ø 126-133 | 136,2 | 65 | 180 | 147 | 112 | |
5' | Ø 131-140 | 143,2 | 65 | 190 | 154 | 118 | |
5 1/4' | Ø 143-154 | 158,2 | 65 | 198 | 169 | 119 | |
5 1/2' | Ø 150-159 | 164,2 | 65 | 205 | 175 | 123 | |
16 |
6' | Ø 168 | 171,4 | 65 | 210 | 186 | 126 |
7' | Ø 194 | 198,4 | 65 | 232 | 213 | 135 | |
8' | Ø 219 | 221,4 | 65 | 270 | 236 | 159 | |
10' | Ø 273 | 274,5 | 65 | 323 | 289 | 323 | |
12' | Ø 330 | 335 | 65 | 380 | 350 | 230 |
Особенности
- Быстрый монтаж инженерных коммуникаций и других изделий;
- Минимальная площадь соприкосновения с закрепляемым изделием;
- Позволяют надежно зафиксировать изделия круглого сечения при сильном ветре или вибрации.
Область применения хомутов U-образных
Для крепления полимерных и стальных труб к вертикальным и горизонтальным поверхностям.
Могут быть использованы в качестве скользящей опоры, а также для установки шкафов на мачты круглого сечения. Позволяют регулировать расположение стыкуемых элементов.
- Гарантийный срок хранения - 2 года
- Гарантийный срок эксплуатации - 3 года
- Срок службы - 10 лет
Монтажная система, предлагаемая ООО "ФердиналГрупп", является основным опорным конструктивом для монтажа инженерных сетей, таких как системы отопления, вентиляции, кондиционирования, пожаротушения. Изделия, входящие в номенклатурный ряд, используются как несущие и опорные элементы, имеют различные варианты конструктива и вида исполнения, широкий диапазон по нагрузкам. Элементы монтажной системы позволяют реализовать различные проектные и технические решения, производить монтаж инженерных трасс на необходимых расстояниях на стеновых и потолочных конструкций зданий и сооружений, также установку на кровле зданий различного вентиляционного и охлаждающего оборудования.
Основные характеристики

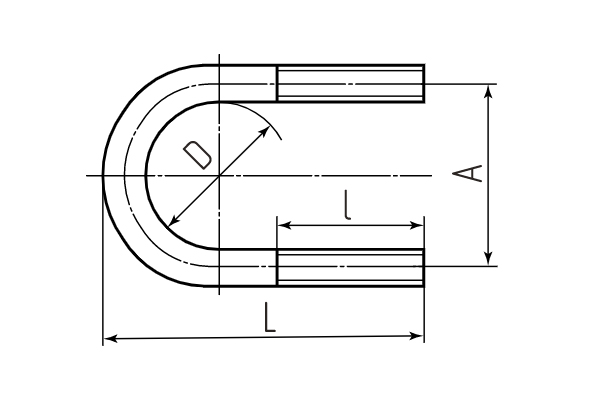

После получение исходных данных производится просчет:
1) Диаметр шпильки;
2) D – диаметр изгиба шпильки;
3) L – длина скобы;
4) А – Ширина скобы;
5) I – длина резьбы.
