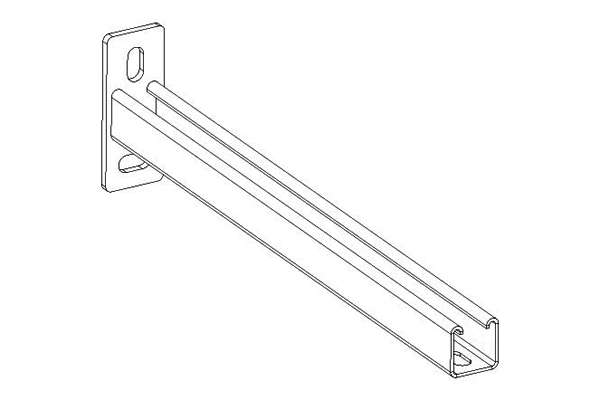

Консоли горизонтальные усиленные
Серия:
Монтажная система на основе С-образного профиля
Бренд:
ЕКА (Россия)
Варианты исполнения:
БП - Сталь без покрытия,
КР - Сталь с лакокрасочным покрытием из полиэфирной порошковой краски,
ЭЦ - Сталь, оцинкованная электрохимическим способом,
ГЦ - Сталь, оцинкованная методом погружения в расплав цинка,
НС - Нержавеющая сталь
Длина единицы:
от 100 мм до 950 мм
Доставка по Беларуси
.svg)
Гарантия качества
.svg)
Бесплатные консультации

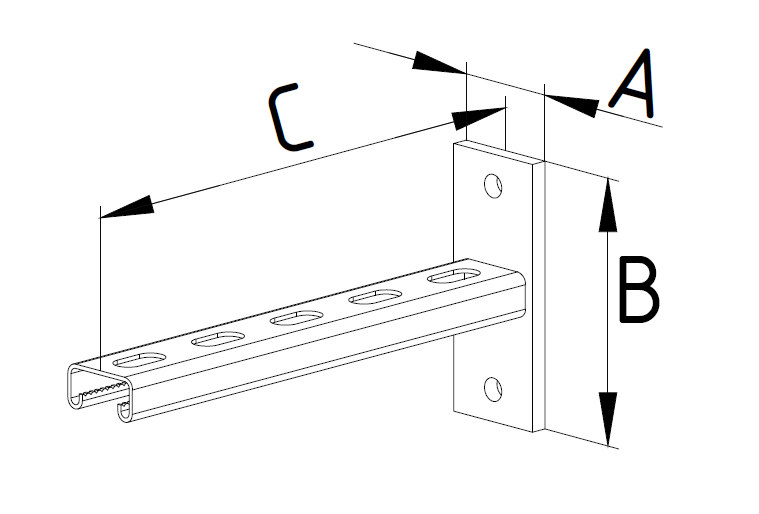

Консоль горизонтальная усиленная КГУ-1 (41х21)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная КГУ-1 (41х21).png)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 812901 | КГУ-1-100 (41х21) | 50 | 125 | 108 | 2.0 | 0.51 |
| 812902 | КГУ-1-150 (41х21) | 50 | 125 | 158 | 2.0 | 0.58 |
| 812903 | КГУ-1-200 (41х21) | 50 | 125 | 208 | 2.0 | 0.64 |
| 812904 | КГУ-1-250 (41х21) | 50 | 125 | 258 | 2.0 | 0.71 |
| 812905 | КГУ-1-300 (41х21) | 50 | 125 | 308 | 2.0 | 0.78 |
| 812906 | КГУ-1-350 (41х21) | 50 | 125 | 358 | 2.0 | 0.84 |
| 812907 | КГУ-1-400 (41х21) | 50 | 125 | 408 | 2.0 | 0.91 |
| 812908 | КГУ-1-450 (41х21) | 50 | 125 | 458 | 2.0 | 0.98 |
| 812909 | КГУ-1-500 (41х21) | 50 | 125 | 508 | 2.0 | 01.05 |
| 812910 | КГУ-1-550 (41х21) | 50 | 125 | 558 | 2.0 | 1.11 |
| 812911 | КГУ-1-600 (41х21) | 50 | 125 | 608 | 2.0 | 1.18 |
| 812912 | КГУ-1-650 (41х21) | 50 | 125 | 658 | 2.0 | 1.25 |
| 812913 | КГУ-1-700 (41х21) | 50 | 125 | 708 | 2.0 | 1.31 |
| 812914 | КГУ-1-750 (41х21) | 50 | 125 | 758 | 2.0 | 1.38 |
| 812915 | КГУ-1-800 (41х21) | 50 | 125 | 808 | 2.0 | 1.45 |
| 812916 | КГУ-1-850 (41х21) | 50 | 125 | 858 | 2.0 | 1.51 |
| 812917 | КГУ-1-900 (41х21) | 50 | 125 | 908 | 2.0 | 1.58 |
| 812918 | КГУ-1-950 (41х21) | 50 | 125 | 958 | 2.0 | 1.65 |
| 812919 | КГУ-1-1000 (41х21) | 50 | 125 | 1008 | 2.0 | 1.72 |
| 813001 | КГУ-1-100 (41х21) | 50 | 125 | 108 | 2.5 | 0.539 |
| 813002 | КГУ-1-150 (41х21) | 50 | 125 | 158 | 2.5 | 0.62 |
| 813003 | КГУ-1-200 (41х21) | 50 | 125 | 208 | 2.5 | 0.7 |
| 813004 | КГУ-1-250 (41х21) | 50 | 125 | 258 | 2.5 | 0.79 |
| 813005 | КГУ-1-300 (41х21) | 50 | 125 | 308 | 2.5 | 0.87 |
| 813006 | КГУ-1-350 (41х21) | 50 | 125 | 358 | 2.5 | 0.95 |
| 813007 | КГУ-1-400 (41х21) | 50 | 125 | 408 | 2.5 | 01.03 |
| 813008 | КГУ-1-450 (41х21) | 50 | 125 | 458 | 2.5 | 1.11 |
| 813009 | КГУ-1-500 (41х21) | 50 | 125 | 508 | 2.5 | 1.2 |
| 813010 | КГУ-1-550 (41х21) | 50 | 125 | 558 | 2.5 | 1.28 |
| 813011 | КГУ-1-600 (41х21) | 50 | 125 | 608 | 2.5 | 1.36 |
| 813012 | КГУ-1-650 (41х21) | 50 | 125 | 658 | 2.5 | 1.44 |
| 813013 | КГУ-1-700 (41х21) | 50 | 125 | 708 | 2.5 | 1.52 |
| 813014 | КГУ-1-750 (41х21) | 50 | 125 | 758 | 2.5 | 1.61 |
| 813015 | КГУ-1-800 (41х21) | 50 | 125 | 808 | 2.5 | 1.69 |
| 813016 | КГУ-1-850 (41х21) | 50 | 125 | 858 | 2.5 | 1.77 |
| 813017 | КГУ-1-900 (41х21) | 50 | 125 | 908 | 2.5 | 1.85 |
| 813018 | КГУ-1-950 (41х21) | 50 | 125 | 958 | 2.5 | 1.93 |
| 813019 | КГУ-1-1000 (41х21) | 50 | 125 | 1008 | 2.5 | 02.02 |

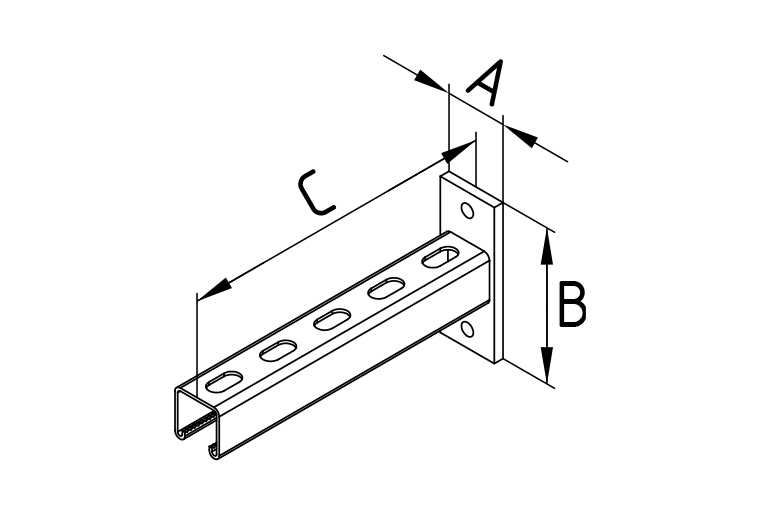

Консоль горизонтальная усиленная КГУ-1 (41х41)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная КГУ-1 (41х41).jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 813101 | КГУ-1-100 | 50 | 125 | 108 | 2.0 | 0.539 |
| 813102 | КГУ-1-150 | 50 | 125 | 158 | 2.0 | 0.62 |
| 813103 | КГУ-1-200 | 50 | 125 | 208 | 2.0 | 0.7 |
| 813104 | КГУ-1-250 | 50 | 125 | 258 | 2.0 | 0.79 |
| 813105 | КГУ-1-300 | 50 | 125 | 308 | 2.0 | 0.87 |
| 813106 | КГУ-1-350 | 50 | 125 | 358 | 2.0 | 0.95 |
| 813107 | КГУ-1-400 | 50 | 125 | 408 | 2.0 | 01.03 |
| 813108 | КГУ-1-450 | 50 | 125 | 458 | 2.0 | 1.11 |
| 813109 | КГУ-1-500 | 50 | 125 | 508 | 2.0 | 01.02 |
| 813110 | КГУ-1-550 | 50 | 125 | 558 | 2.0 | 1.28 |
| 813111 | КГУ-1-600 | 50 | 125 | 608 | 2.0 | 1.36 |
| 813112 | КГУ-1-650 | 50 | 125 | 658 | 2.0 | 1.44 |
| 813113 | КГУ-1-700 | 50 | 125 | 708 | 2.0 | 1.52 |
| 813114 | КГУ-1-750 | 50 | 125 | 758 | 2.0 | 1.61 |
| 813115 | КГУ-1-800 | 50 | 125 | 808 | 2.0 | 1.69 |
| 813116 | КГУ-1-850 | 50 | 125 | 858 | 2.0 | 1.77 |
| 813117 | КГУ-1-900 | 50 | 125 | 908 | 2.0 | 1.85 |
| 813118 | КГУ-1-950 | 50 | 125 | 958 | 2.0 | 1.93 |
| 813119 | КГУ-1-1000 | 50 | 125 | 1008 | 2.0 | 02.02 |
| 810051 | КГУ-1-100 | 50 | 125 | 108 | 2.5 | 0.69 |
| 810001 | КГУ-1-150 | 50 | 125 | 158 | 2.5 | 0.76 |
| 810052 | КГУ-1-200 | 50 | 125 | 208 | 2.5 | 0.93 |
| 810002 | КГУ-1-250 | 50 | 125 | 258 | 2.5 | 01.01 |
| 810053 | КГУ-1-300 | 50 | 125 | 308 | 2.5 | 1.18 |
| 810003 | КГУ-1-350 | 50 | 125 | 358 | 2.5 | 1.26 |
| 810054 | КГУ-1-400 | 50 | 125 | 408 | 2.5 | 1.42 |
| 810004 | КГУ-1-450 | 50 | 125 | 458 | 2.5 | 1.51 |
| 810005 | КГУ-1-500 | 50 | 125 | 508 | 2.5 | 1.64 |
| 810006 | КГУ-1-550 | 50 | 125 | 558 | 2.5 | 1.76 |
| 810007 | КГУ-1-600 | 50 | 125 | 608 | 2.5 | 1.89 |
| 810008 | КГУ-1-650 | 50 | 125 | 658 | 2.5 | 02.01 |
| 810009 | КГУ-1-700 | 50 | 125 | 708 | 2.5 | 2.14 |
| 810010 | КГУ-1-750 | 50 | 125 | 758 | 2.5 | 2.27 |
| 810011 | КГУ-1-800 | 50 | 125 | 808 | 2.5 | 2.39 |
| 810055 | КГУ-1-850 | 50 | 125 | 858 | 2.5 | 2.52 |
| 810056 | КГУ-1-950 | 50 | 125 | 958 | 2.5 | 2.77 |

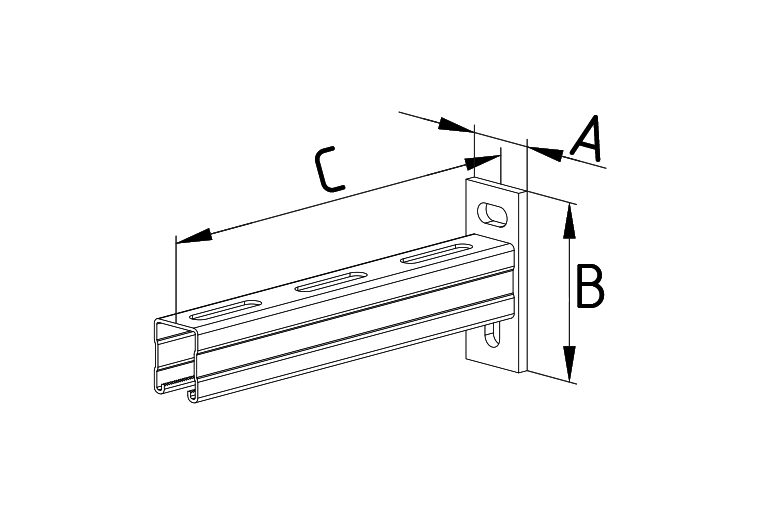

Консоль горизонтальная усиленная КГУ-1 (41х52)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная КГУ-1 (41х52).jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 813201 | КГУ-1-100 (41х52) | 50 | 125 | 108 | 2.5 | 0.82 |
| 813202 | КГУ-1-200 (41х52) | 50 | 125 | 208 | 2.5 | 1.11 |
| 813203 | КГУ-1-300 (41х52) | 50 | 125 | 308 | 2.5 | 1.41 |
| 813204 | КГУ-1-400 (41х52) | 50 | 125 | 408 | 2.5 | 1.70 |
| 813205 | КГУ-1-500 (41х52) | 50 | 125 | 508 | 2.5 | 2.00 |
| 813206 | КГУ-1-600 (41х52) | 50 | 125 | 608 | 2.5 | 2.29 |
| 813207 | КГУ-1-700 (41х52) | 50 | 125 | 708 | 2.5 | 2.59 |
| 813208 | КГУ-1-800 (41х52) | 50 | 125 | 808 | 2.5 | 2.88 |
| 813209 | КГУ-1-900 (41х52) | 50 | 125 | 908 | 2.5 | 3.67 |
| 813210 | КГУ-1-1000 (41х52) | 50 | 125 | 1008 | 2.5 | 3.47 |

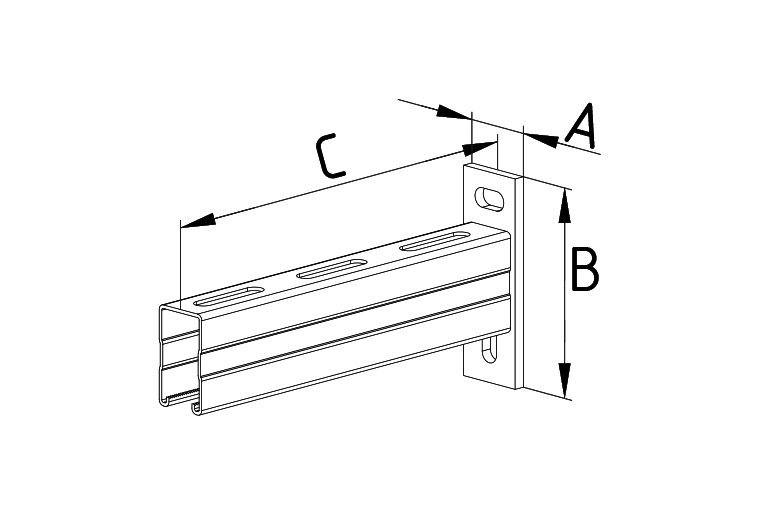

Консоль горизонтальная усиленная КГУ-1 (41х72 S=2.5)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная КГУ-1 (41х72 S=2.5).jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 813301 | КГУ-1-100 (41х72) | 50 | 150 | 108 | 2.5 | 0.86 |
| 813302 | КГУ-1-200 (41х72) | 50 | 150 | 208 | 2.5 | 1.22 |
| 813303 | КГУ-1-300 (41х72) | 50 | 150 | 308 | 2.5 | 1.59 |
| 813304 | КГУ-1-400 (41х72) | 50 | 150 | 408 | 2.5 | 1.96 |
| 813305 | КГУ-1-500 (41х72) | 50 | 150 | 508 | 2.5 | 2.32 |
| 813306 | КГУ-1-600 (41х72) | 50 | 150 | 608 | 2.5 | 2.69 |
| 813307 | КГУ-1-700 (41х72) | 50 | 150 | 708 | 2.5 | 03.06 |
| 813308 | КГУ-1-800 (41х72) | 50 | 150 | 808 | 2.5 | 3.42 |
| 813309 | КГУ-1-900 (41х72) | 50 | 150 | 908 | 2.5 | 3.79 |
| 813310 | КГУ-1-1000 (41х72) | 50 | 150 | 1008 | 2.5 | 4.16 |

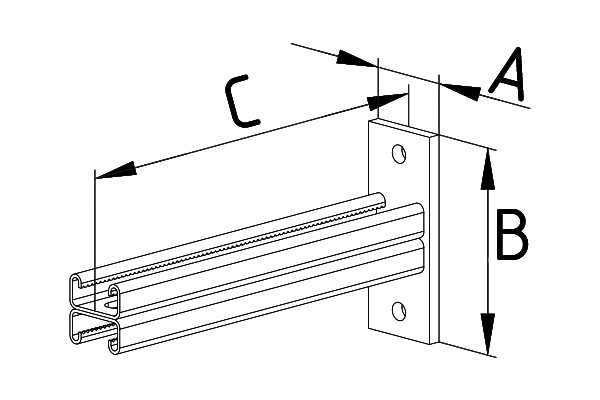

Консоль горизонтальная усиленная двойная КГУ-2 (41х42)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная двойная КГУ-2 (41х42).jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 813401 | КГУ-2-100 (41х42) | 50 | 125 | 108 | 2.5 | 0.73 |
| 813402 | КГУ-2-150 (41х42) | 50 | 125 | 158 | 2.5 | 0.91 |
| 813403 | КГУ-2-200 (41х42) | 50 | 125 | 208 | 2.5 | 01.09 |
| 813404 | КГУ-2-250 (41х42) | 50 | 125 | 258 | 2.5 | 1.27 |
| 813405 | КГУ-2-300 (41х42) | 50 | 125 | 308 | 2.5 | 1.45 |
| 813406 | КГУ-2-350 (41х42) | 50 | 125 | 358 | 2.5 | 1.63 |
| 813407 | КГУ-2-400 (41х42) | 50 | 125 | 408 | 2.5 | 1.80 |
| 813408 | КГУ-2-450 (41х42) | 50 | 125 | 458 | 2.5 | 1.98 |
| 813409 | КГУ-2-500 (41х42) | 50 | 125 | 508 | 2.5 | 2.16 |
| 813410 | КГУ-2-550 (41х42) | 50 | 125 | 558 | 2.5 | 2.34 |
| 813411 | КГУ-2-600 (41х42) | 50 | 125 | 608 | 2.5 | 2.52 |
| 813412 | КГУ-2-650 (41х42) | 50 | 125 | 658 | 2.5 | 2.70 |
| 813413 | КГУ-2-700 (41х42) | 50 | 125 | 708 | 2.5 | 2.87 |
| 813414 | КГУ-2-750 (41х42) | 50 | 125 | 758 | 2.5 | 03.05 |
| 813415 | КГУ-2-800 (41х42) | 50 | 125 | 808 | 2.5 | 3.23 |
| 813416 | КГУ-2-850 (41х42) | 50 | 125 | 858 | 2.5 | 3.41 |
| 813417 | КГУ-2-900 (41х42) | 50 | 125 | 908 | 2.5 | 3.59 |
| 813418 | КГУ-2-950 (41х42) | 50 | 125 | 958 | 2.5 | 3.77 |
| 813419 | КГУ-2-1000 (41х42) | 50 | 125 | 1008 | 2.5 | 3.95 |

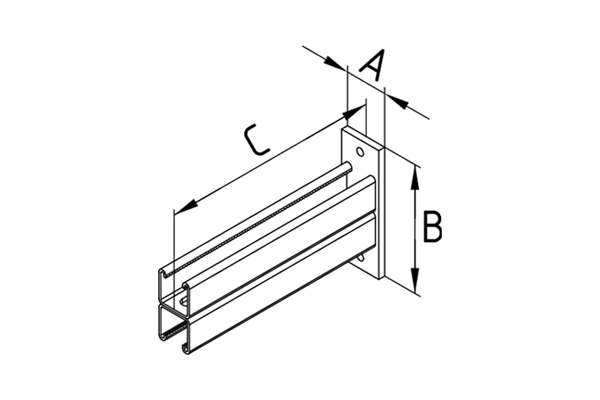

Консоль горизонтальная усиленная двойная КГУ-2 (41х82)
/Системы на основе С-образного профиля/Консоль горизонтальная усиленная двойная КГУ-2 (41х82)_300px.jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 810151 | КГУ-2-100 | 50 | 150 | 108 | 2.5 | 01.04 |
| 810152 | КГУ-2-150 | 50 | 150 | 158 | 2.5 | 1.291 |
| 810153 | КГУ-2-200 | 50 | 150 | 208 | 2.5 | 1.54 |
| 810154 | КГУ-2-250 | 50 | 150 | 258 | 2.5 | 1.79 |
| 810155 | КГУ-2-300 | 50 | 150 | 308 | 2.5 | 02.03 |
| 810156 | КГУ-2-350 | 50 | 150 | 358 | 2.5 | 2.28 |
| 810157 | КГУ-2-400 | 50 | 150 | 408 | 2.5 | 2.53 |
| 810101 | КГУ-2-450 | 50 | 150 | 458 | 2.5 | 2.72 |
| 810102 | КГУ-2-500 | 50 | 150 | 508 | 2.5 | 2.97 |
| 810103 | КГУ-2-550 | 50 | 150 | 558 | 2.5 | 3.22 |
| 810104 | КГУ-2-600 | 50 | 150 | 608 | 2.5 | 3.48 |
| 810105 | КГУ-2-650 | 50 | 150 | 658 | 2.5 | 3.73 |
| 810106 | КГУ-2-700 | 50 | 150 | 708 | 2.5 | 3.98 |
| 810107 | КГУ-2-750 | 50 | 150 | 758 | 2.5 | 4.23 |
| 810108 | КГУ-2-800 | 50 | 150 | 808 | 2.5 | 4.48 |
| 810109 | КГУ-2-850 | 50 | 150 | 858 | 2.5 | 4.73 |
| 810110 | КГУ-2-900 | 50 | 150 | 908 | 2.5 | 4.98 |
| 810111 | КГУ-2-950 | 50 | 150 | 958 | 2.5 | 5.24 |
| 810112 | КГУ-2-1000 | 50 | 150 | 1008 | 2.5 | 5.49 |

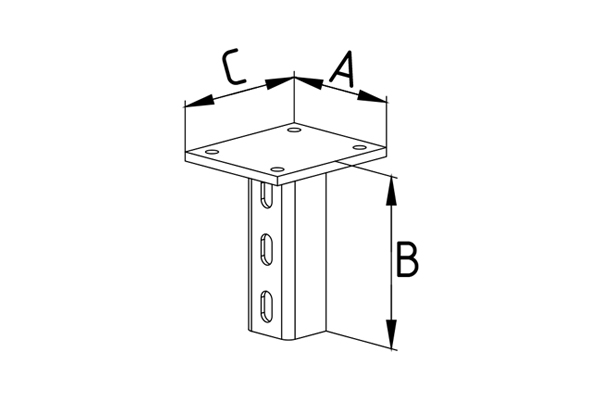

Консоль вертикальная универсальная КВ8У для Strut профиля
/Системы на основе С-образного профиля/Консоль вертикальная универсальная КВ8У для Strut профиля_300px.jpg)
|
АРТИКУЛ
|
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
Толщина S, мм
|
Масса, кг
|
||
| A, мм | B, мм | C, мм | ||||
| 802801 | КВ8У под МП 41х41 | 110 | 158 | 130 | 8.4 | 1.44 |
| 802802 | КВ8У под МП 41х41 двойная | 110 | 158 | 130 | 8.5 | 1.80 |
| 802803 | КВ8У под МП 41х21 | 110 | 158 | 130 | 8.4 | 1.25 |
| 802804 | КВ8У под МП 41х21 двойная | 110 | 158 | 130 | 8.4 | 1.44 |
КОНСОЛЬ ГОРИЗОНТАЛЬНАЯ УСИЛЕННАЯ - ПРИМЕНЕНИЕ
Консоли горизонтальные усиленные в сборе с монтажным профилем являются универсальным монтажным элементом, позволяющим монтировать на него или распологать на нем большинство видов и элементов инженерных сетей, а также структурированные кабельные системы: электрические кабельные лотки и короба, включая блоки кондиционеров, воздуховоды, трубы водоснабжения. В комбинации с траверсами и монтажными элементами консоли горизонтальные усиленные позволяют создать различные проектные и технические решения, производить монтаж инженерных трасс на необходимых расстояниях от стеновых и потолочных конструкций зданий и сооружений. Многофункциональные возможности и высокие эксплуатационные характеристики консолей горизонтальных усиленных позволяют использовать их и в качестве опорных стоек при монтаже инженерных трасс.
ПРЕИМУЩЕСТВА
- Конструкция консолей горизонтальных усиленных в отличие от традиционно предлагаемых, позволяет производить крепление монтируемых элементов системы с двух сторон.
- Высокая несущая способность изделий.
- Большая скорость и простота монтажа.
- Универсальность крепления и применения.
- Надёжный сварной шов между опорной пластиной и монтажным профилем.
- Широкий номенклатурный ряд производимых изделий.
- Изделия обладают высокой коррозионной стойкостью.
