С-образный профиль двойной под канальную гайку

С-образный профиль двойной под канальную гайку

Серия:

Монтажная система на основе С-образного профиля

Варианты исполнения :

БП - Сталь без покрытия
КР - Сталь с лакокрасочным покрытием из полиэфирной порошковой краски
ОЦ - Сталь, оцинкованная по методу Сендзимира
ГЦ - Сталь, оцинкованная методом погружения в расплав цинка
НС - Нержавеющая сталь

Размер перфорации:

14х28 мм

Длина единицы :

от 200 мм до 6000 мм

Толщина металла :

1,5 мм ; 2,0 мм ; 2,5 мм

Доставка по Беларуси

Доставка по Беларуси

Гарантия качества

Гарантия качества

Бесплатные консультации

Бесплатные консультации

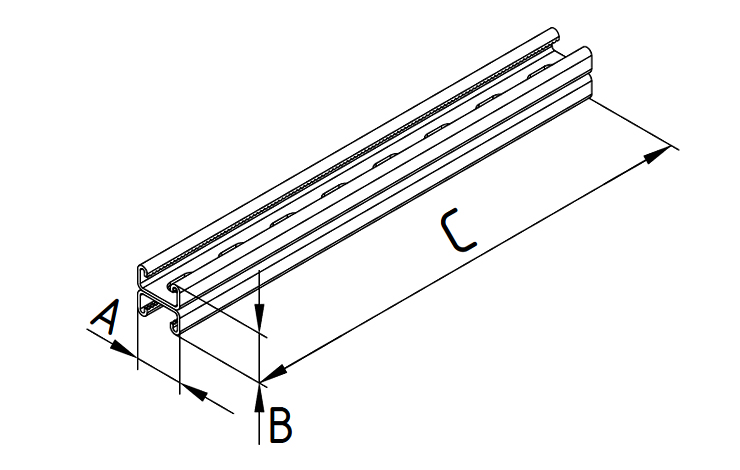

Монтажный профиль двойной под канальную гайку МП-2 41х21
АРТИКУЛ
НАИМЕНОВАНИЕ
ИЗДЕЛИЯ
 ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм
802601 МП-2 41х21 S2,5 41.3 41.2 6000 2.5 21.43
802602 МП-2 41х21 S2,5 41.3 41.2 3000 2.5 10.72
802603 МП-2 41х21 S2,5 41.3 41.2 2000 2.5 7.14
802604 МП-2 41х21 S2,5 41.3 41.2 1500 2.5 5.36
802605 МП-2 41х21 S2,5 41.3 41.2 1000 2.5 3.57
802606 МП-2 41х21 S2,5 41.3 41.2 900 2.5 3.21
802607 МП-2 41х21 S2,5 41.3 41.2 800 2.5 2.86
802608 МП-2 41х21 S2,5 41.3 41.2 700 2.5 2.50
802609 МП-2 41х21 S2,5 41.3 41.2 600 2.5 2.14
802610 МП-2 41х21 S2,5 41.3 41.2 500 2.5 1.79
802611 МП-2 41х21 S2,5 41.3 41.2 400 2.5 1.43
802612 МП-2 41х21 S2,5 41.3 41.2 300 2.5 01.07
802613 МП-2 41х21 S2,5 41.3 41.2 200 2.5 0.71

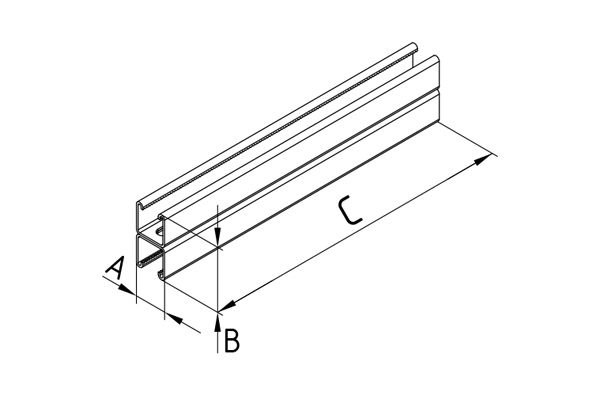

Монтажный профиль двойной под канальную гайку МП-2 41х41
АРТИКУЛ
НАИМЕНОВАНИЕ
ИЗДЕЛИЯ
 ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм
802701 МП-2 41х41 S2,5 41.3 82.6 6000 2.5 39.63
802702 МП-2 41х41 S2,5 41.3 82.6 3000 2.5 14.81
802703 МП-2 41х41 S2,5 41.3 82.6 2000 2.5 9.79
802704 МП-2 41х41 S2,5 41.3 82.6 1500 2.5 7.41
802705 МП-2 41х41 S2,5 41.3 82.6 1000 2.5 4.94
802706 МП-2 41х41 S2,5 41.3 82.6 900 2.5 4.44
802707 МП-2 41х41 S2,5 41.3 82.6 800 2.5 3.95
802708 МП-2 41х41 S2,5 41.3 82.6 700 2.5 3.46
802709 МП-2 41х41 S2,5 41.3 82.6 600 2.5 2.96
802710 МП-2 41х41 S2,5 41.3 82.6 500 2.5 2.47
802711 МП-2 41х41 S2,5 41.3 82.6 400 2.5 1.98
802712 МП-2 41х41 S2,5 41.3 82.6 300 2.5 1.48
802713 МП-2 41х41 S2,5 41.3 82.6 200 2.5 0.99

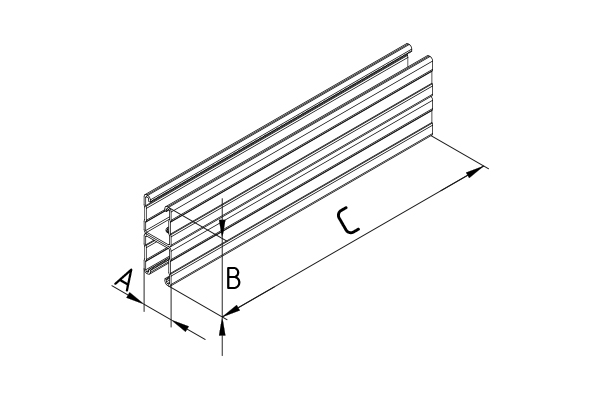

С-образный профиль двойной под канальную гайку МП-2 41х52
АРТИКУЛ
НАИМЕНОВАНИЕ
ИЗДЕЛИЯ
 ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм
1014479 МП-2 41х52 S2.5 41.3 104.0 1000 2.5 5.90
1014480 МП-2 41х52 S2.5 41.3 104.0 3000 2.5 17.70
1014481 МП-2 41х52 S2.5 41.3 104.0 6000 2.5 35.41
С-образный профиль двойной под канальную гайку МП-2 41х72
АРТИКУЛ
НАИМЕНОВАНИЕ
ИЗДЕЛИЯ
 ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм
1014482 МП-2 41х72 S2.5 41.3 144.0 1000 2.5 7.33
1014483 МП-2 41х72 S2.5 41.3 144.0 3000 2.5 22.00
1014484 МП-2 41х72 S2.5 41.3 144.0 6000 2.5 44.00

Монтажные профили являются составляющей частью предлагаемой нами монтажной системы и используются как несущие и вспомогательные элементы для прокладки кабельных трасс и инженерных сетей различного назначения.

ПРЕИМУЩЕСТВА

  • Высокое качество и широкий ассортимент предлагаемой продукции.
  • Возможность изготавливать профиль не только стандартной длины, но и под заказ, что дает экономию материала и времени монтажа.
  • Оптимальное сочетание цена-качество.
  • Универсальность и простота применения.

Область применения монтажного С-образного профиля Strut

Монтажный С-образный профиль Strut (под канальную гайку) является базовым профилем в системе монтажа инженерных сетей. Из него изготавливаются все виды стоек, горизонтальные консоли и траверсы на высокие нагрузки, опорные конструкции, в т.ч. эстакады и коллектора для различных типов кабелей, лотков и инженерных сетей. Данный профиль обладает высокой несущей способностью за счет конструкции и толщины металла до 2,5 мм, надёжностью и универсальностью соединений с помощью канальных гаек, соединительных и крепёжных пластин и элементов. Полное отсутствие необходимости сварных работ и применения специальных монтажных элементов значительно увеличивают скорость сборки конструкций (до 40%).

В монтажном С-образном профиле Strut (под канальную гайку) из толщины металла 2,5 мм конструктивно по краям внутренних полок выполнена зубчатая накатка, что значительно увеличивает надёжность при креплении к профилю соединительных, крепёжных пластин и прочих монтажных элементов с помощью канальных гаек. Наличие накатки на профиле и насечки на поверхности канальной гайки полностью исключает продольное смещение монтируемых деталей относительно друг друга.

ПРИМЕЧАНИЕ

В случае, когда монтажные профили Strut используются в качестве несущих, и конструкция из них рассчитывается на сборку с помощью канальных гаек MPN и соединительных пластин, для увеличения несущей способности конструкции, рекомендуется использование профиля Strut в исполнении без перфорации. Данный профиль может быть изготовлен в стандартных длинах 3000 мм; 6000 мм, или других вариантах под заказ.
