Пластины

Серия:

Монтажная система на основе С-образного профиля

Бренд:

ЕКА (Россия)

Варианты исполнения:

БП - Сталь без покрытия,
КР - Сталь с лакокрасочным покрытием из полиэфирной порошковой краски,
ЭЦ - Сталь, оцинкованная электрохимическим способом,
ГЦ - Сталь, оцинкованная методом погружения в расплав цинка,
НС - Нержавеющая сталь

Толщина металла:

4 мм

Доставка по Беларуси

Доставка по Беларуси

Гарантия качества

Гарантия качества

Бесплатные консультации

Бесплатные консультации

АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

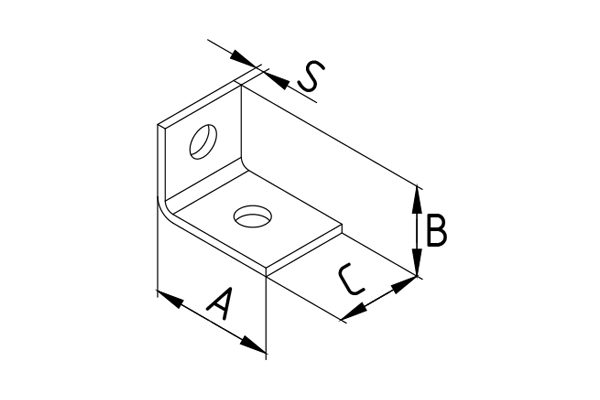

807102 МSА 601 57 41 40 4.0 0.12
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

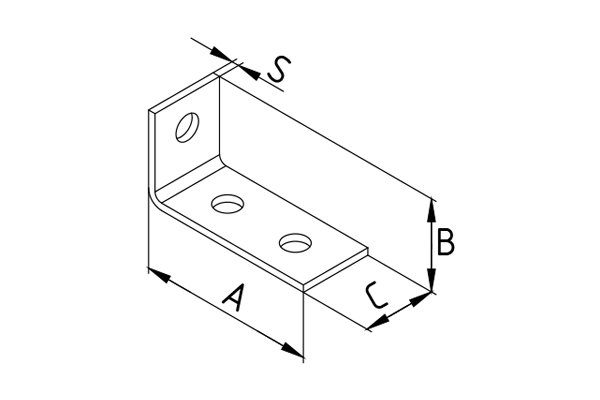

807103 МSА 602 90 50 40 4.0 0.23
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

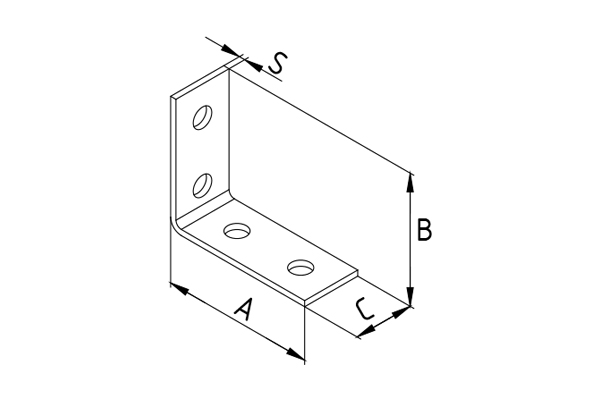

807106 МSА 605 101 87 40 4.0 0.22
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

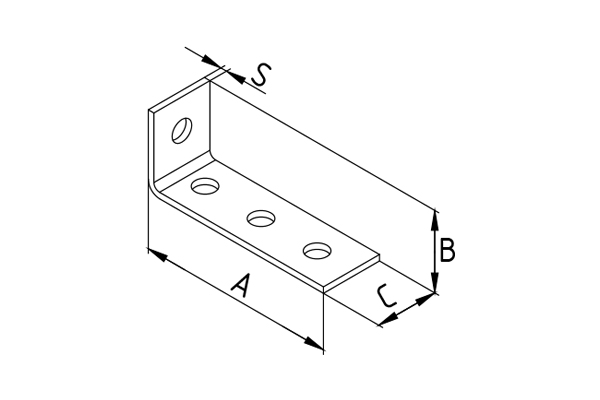

807107 МSА 606 125 51 40 4.0 0.184
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

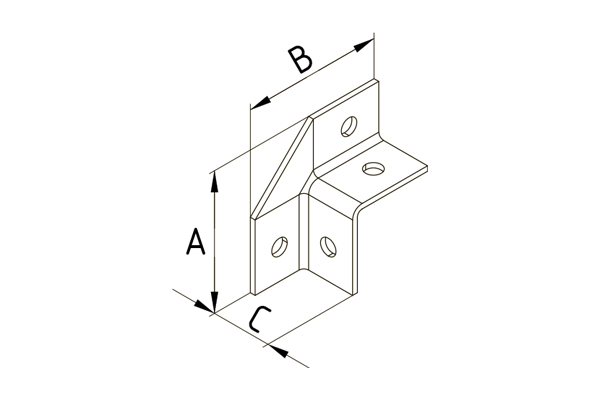

807213 MSA 607 104 104 45 4.0 0.32
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

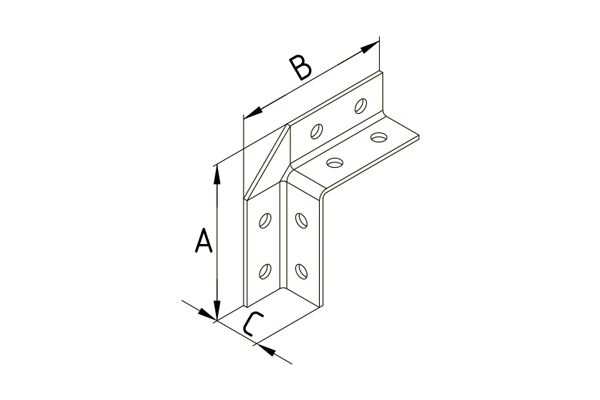

807214 MSA 608 154 154 45 4.0
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

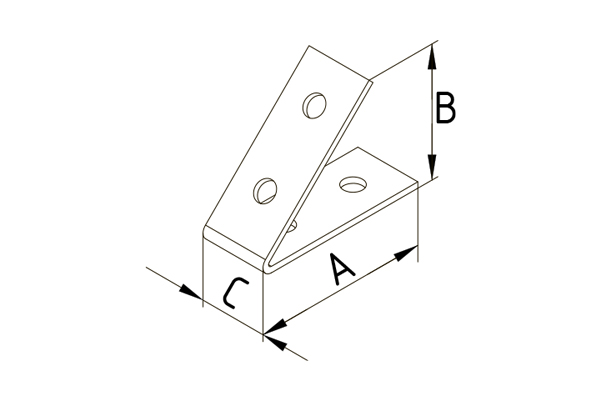

1013056 Пластина угловая 45˚ 4 отверстия 43 85 110 4.0 0.285
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

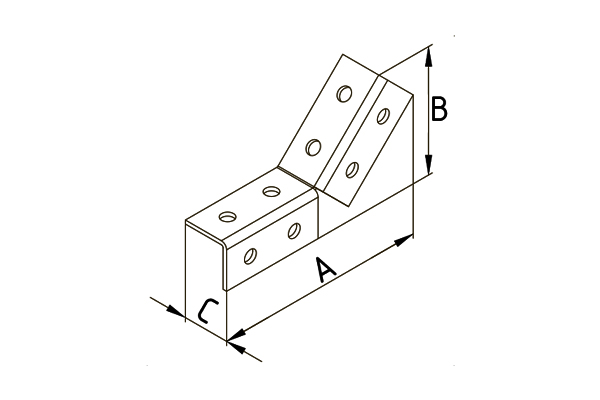

1013570 Пластина угловая 45˚, 8 отверстий 212 121 47 4.0 0.55
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

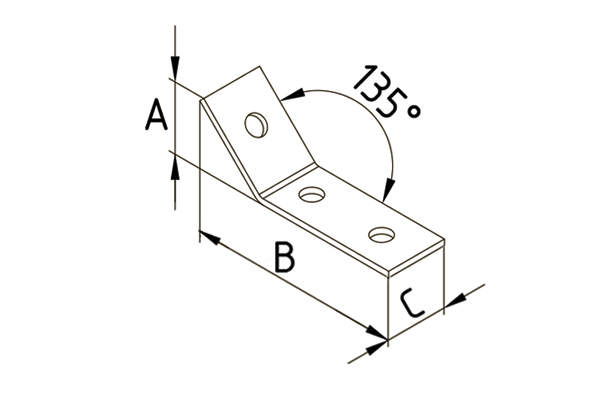

1013485 Пластина угловая 135˚, 3 отв 45 135 40 4.0 0.176
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

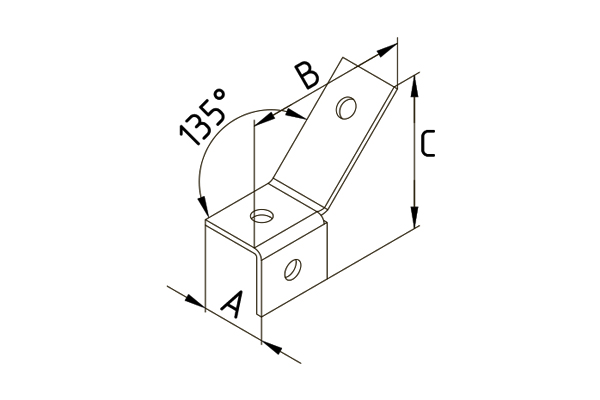

1013320 Пластина угловая 135/2, 3 отверстия 47 118 107 4.0 0.25
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

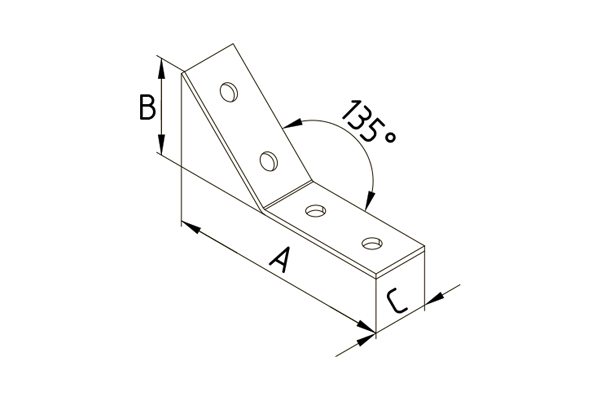

1012748 Пластина угловая 135˚, 4 отверстия 172 74 43 4.0 0.25
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

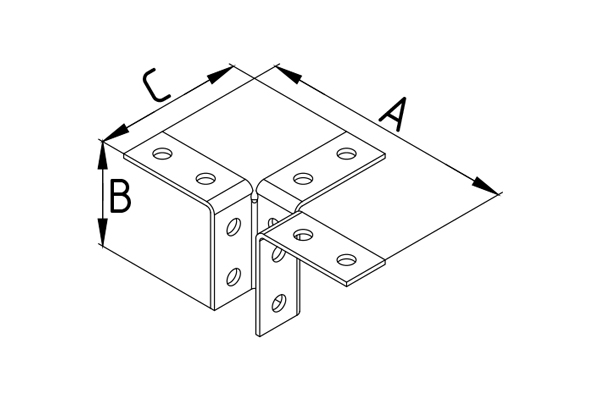

807109 МSА 619 234 94 136 4.0 0.63
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

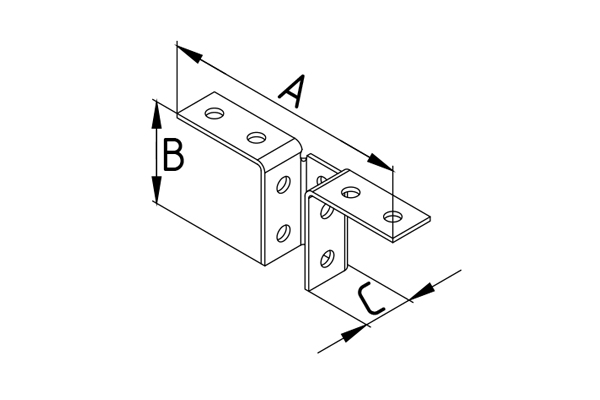

807110 МSА 620 234 94 48 4.0 0.51
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

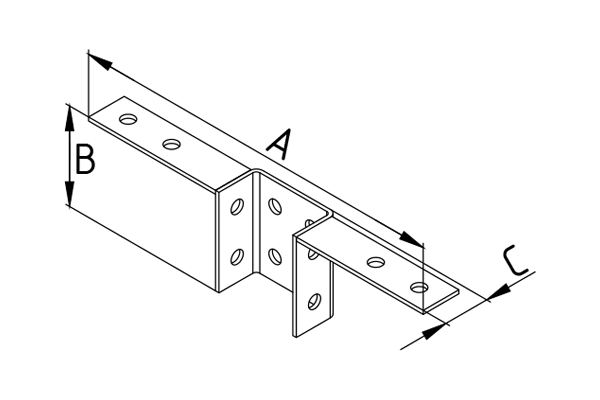

807111 МSА 621 390 100 48 4.0 0.82
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

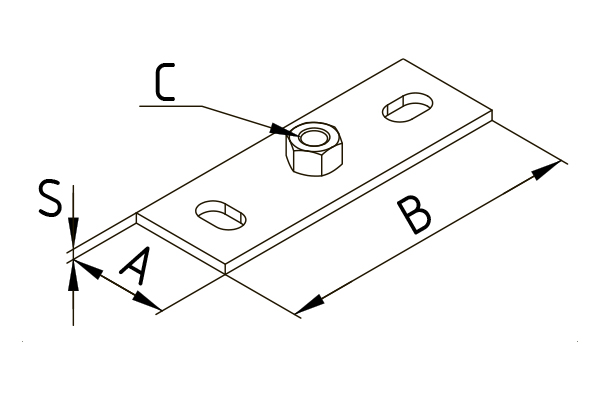

1013270 Опорная пластинадля стандартных нагрузок М8 40 120 8 4.0 0.145
1012942 Опорная пластина для стандартных нагрузок М10 40 120 10 4.0 0.15
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм

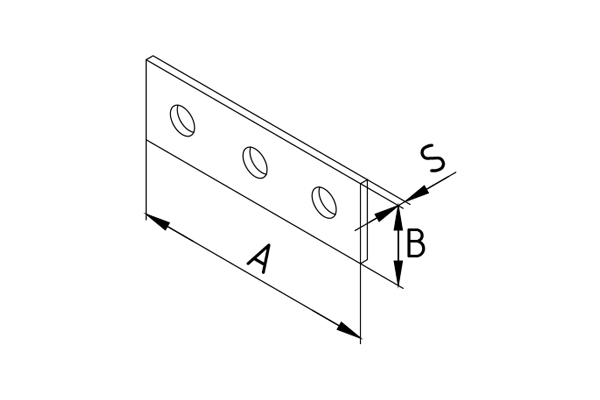

807112 MSF 502 84 40 4.0 0.1
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм

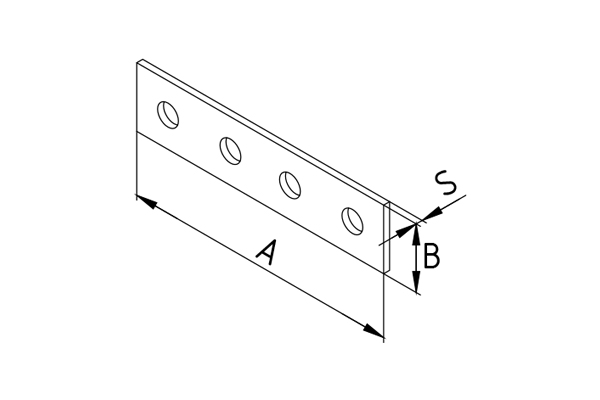

807113 MSF 503 124 40 4.0 0.135
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм
807114 MSF 504 166 40 4.0 0.188
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм

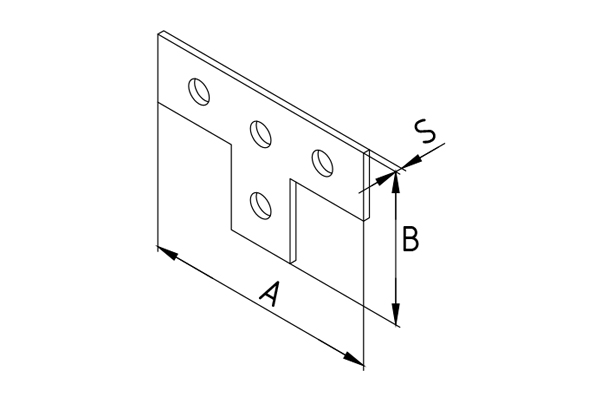

807116 MSF 506 90 88 4.0 0.151
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм

807117

MSF 507

138

90

4.0

0.22

АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм
807118 MSF 508 140 140 4.0 0.262
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм C, мм

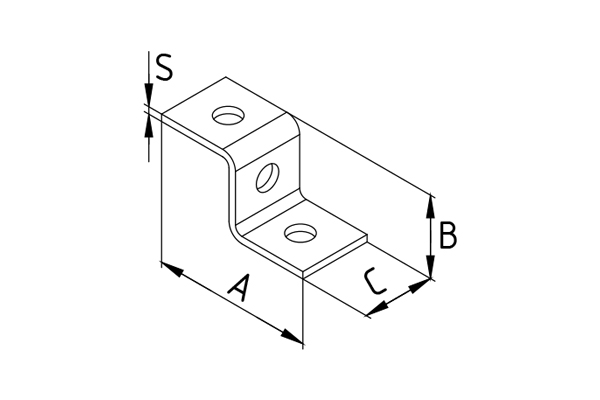

807121 MSZ 701 88 47 40 4.0 0.14
АРТИКУЛ
НАИМЕНОВАНИЕ ИЗДЕЛИЯ
ГАБАРИТНЫЕ РАЗМЕРЫ
Толщина S, мм
Масса, кг
A, мм B, мм

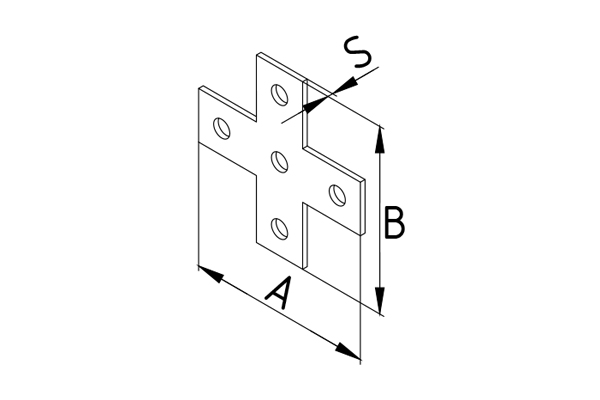

1012745 Пластина монтажная Х-образная 200х150, угловая 150 200 4.0 0.37

ПРИМЕНЕНИЕ

Система крепёжных и соединительных пластин и скоб предназначены для соединения монтажных профилей в качестве узлов в различных плоскостях, для крепления их к элементам монтируемых конструкций, а также удлинения монтажных профилей в случае необходимости. Основное применение данные изделия нашли в комплекте с монтажным С-образным профилем Strut. Применение данной системы крепёжных элементов, канальных гаек типа MPN и соответствующих метизов, позволяет производить монтаж опорной части конструкций без проведения сварных работ, что увеличивает скорость сборных конструкций. Значительно увеличить скорость монтажа позволяет также использование профилей, изготовленных в нужный размер по длине, непосредственно на производственном оборудовании, по предварительно проработанной спецификации.

ПРЕИМУЩЕСТВА

  • Быстрый монтаж и демонтаж узлов без применения сварки и сверления.
  • Высокое качество и надежность соединения.
  • Большое количество предлагаемых вариантов соединений и креплений.
  • Универсальность и простота применения.
  • Многоразовое использование.
  • Возможность применения как самостоятельного крепёжного элемента в качестве консолей горизонтальных усиленных, монтажных опорных уголков, рёбер жёсткости, угловых консолей.
  • Изделия обладают высокой коррозионной стойкостью.

Комплект соединительных и крепёжных пластин по желанию заказчика может быть полностью укомплектован полным объёмом канальных гаек типа MPN и соответствующих метизов, необходимых для сборки монтажных узлов и соединений.



Не можете определиться с выбором монтажных профилей Strut? Позвоните техническому специалисту для консультации +375 (17) 238-12-01 или оставьте заявку на info@ferdinal.by.

Наша компания осуществляет доставку по г. Минску ежедневно, по Республике Беларусь - по согласованию с заказчиком (в любую точку). Это позволяет Вам сократить затраты на организацию транспортной логистики, получить товар точно в срок, сэкономив Ваше время, деньги и другие ресурсы.
