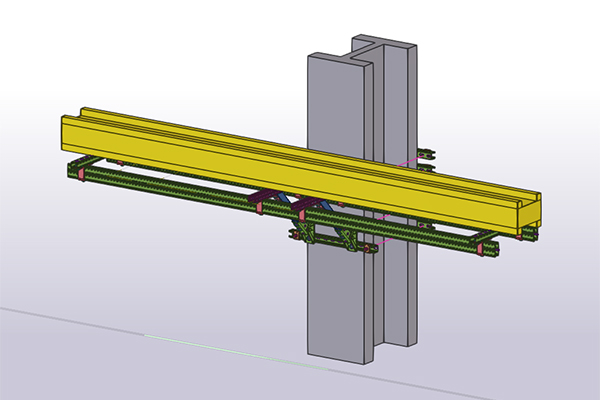

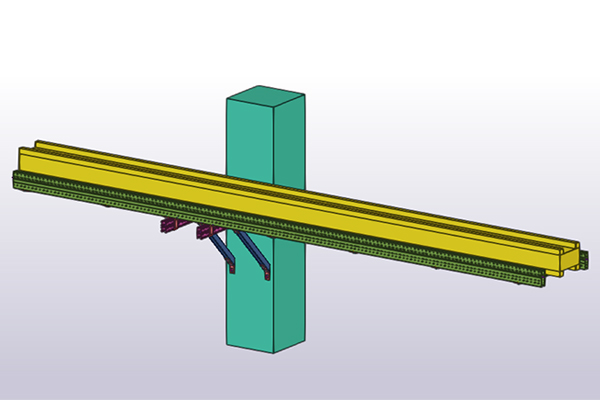

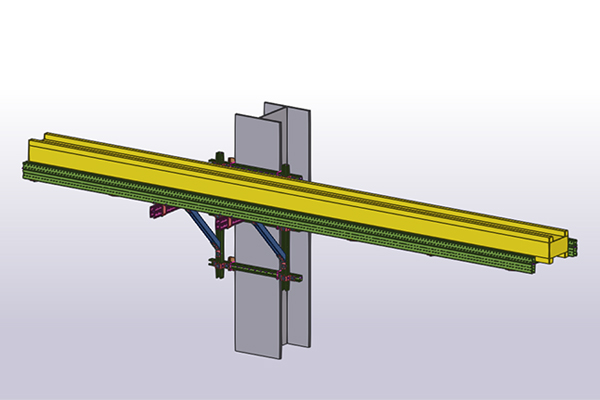

Крепление шинопровода к колоннам с шагом до 6 метров

1.  Длину мерных элементов и размеры с пометкой "*" уточнить по месту монтажа.
2.  Данный чертеж носит исключительно рекомендательный характер и должен быть проверен и утвержден перед использованием на конкретном объекте.
3.  Данный узел является регулируемым, после окончания регулировки все болты должны быть затянуты с усилием не менее 20 Нм.
4.  Раскос подрезать под 45°. Размер, указанный на чертеже по большей и открытой стороне профиля.
5.  Масса указана на одну опору крепления шинопровода.
6.  Для фиксации шинопровода использовать узел фиксации или узел обжима.
7.  Шаг фиксации шинопровода определяется подрядной организацией. Обязательная фиксация требуется перед и после точки соединения шинопроводов.
8.  Соединители на чертеже показаны условно сверху профиля, все соединители монтируются по открытой стороне профиля.
