Примеры монтажа

Пример монтажа металлического лотка

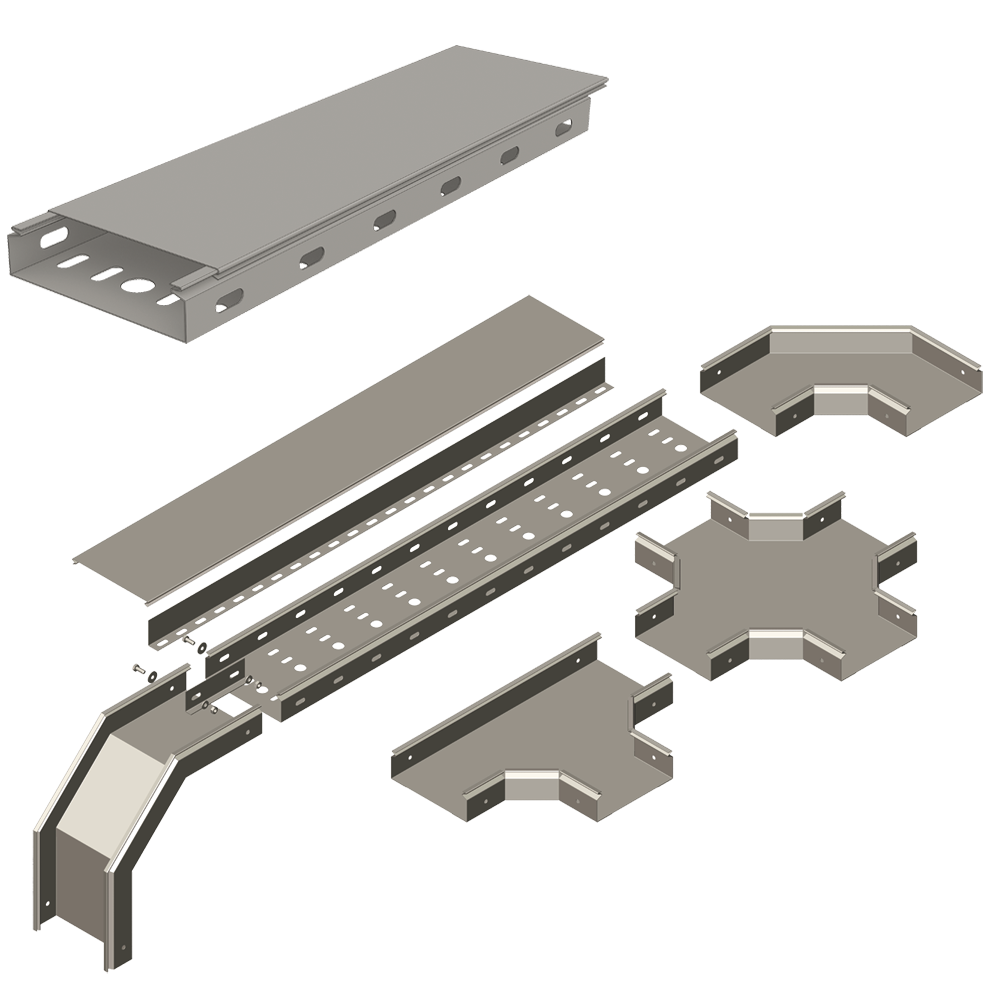

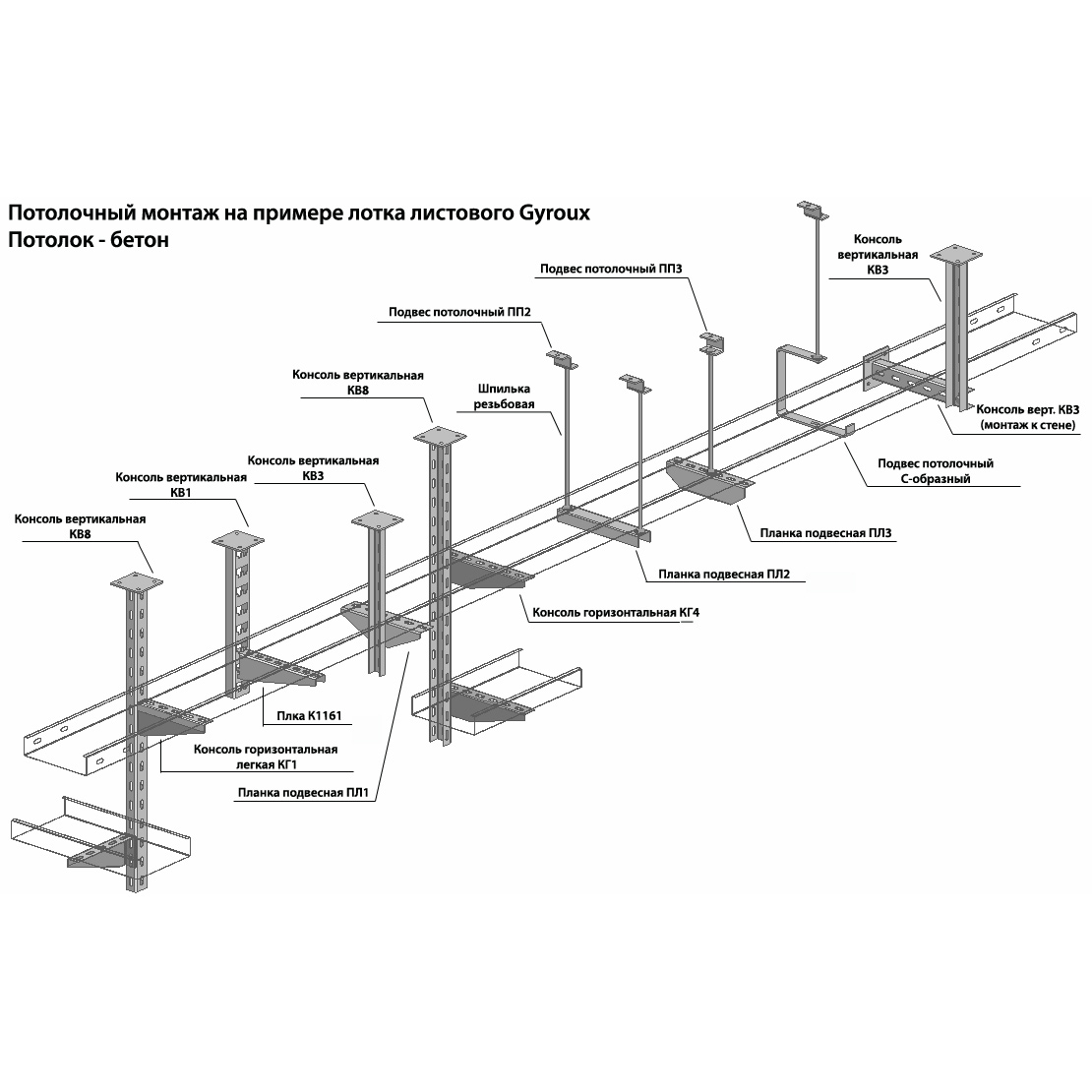

Пример монтажа металлического лотка Gyroux потолок-бетон

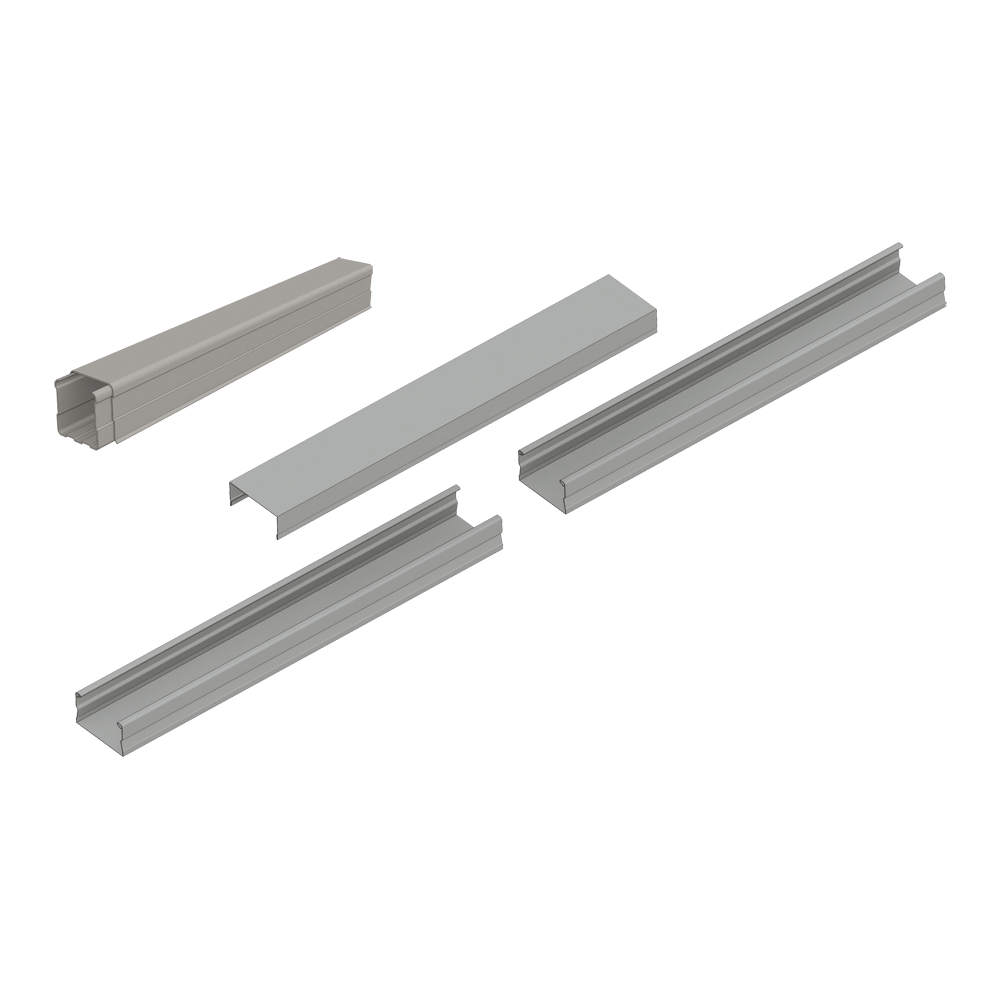

Пример монтажа металлического кабель-канала серии Миникороба

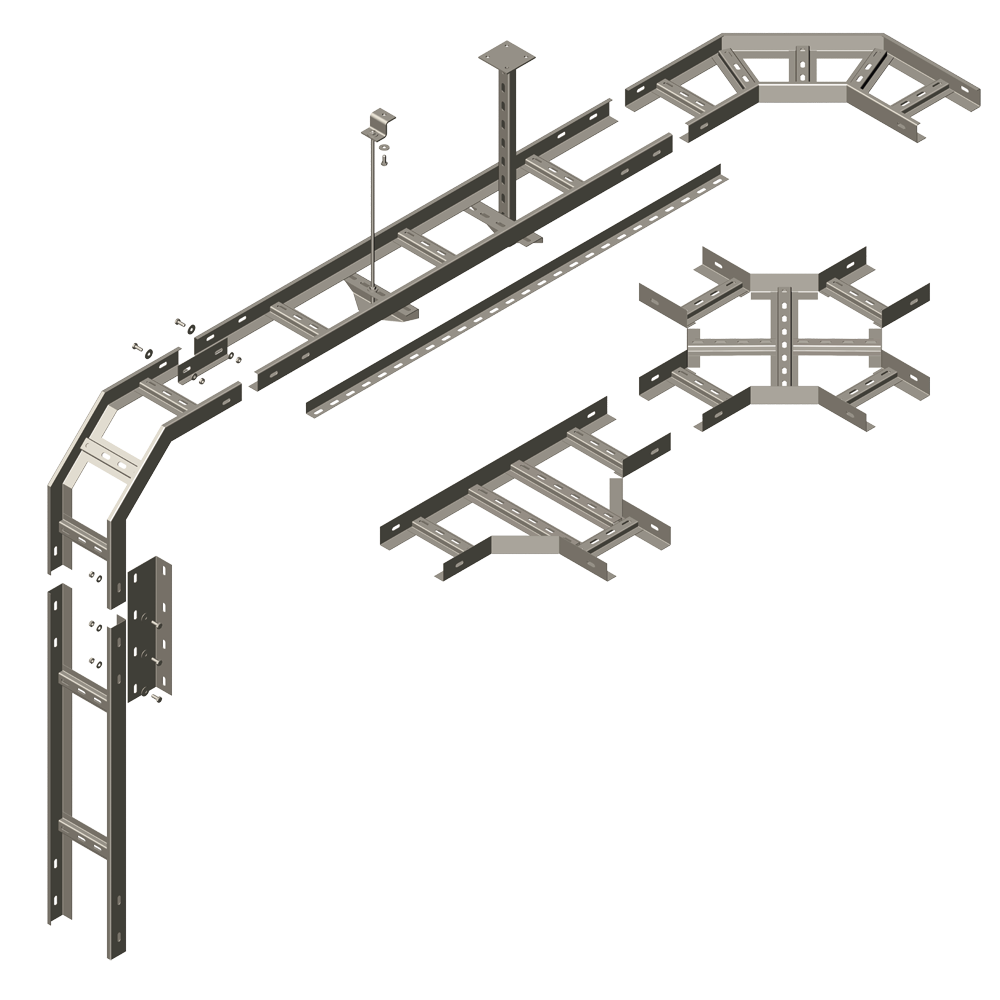

Пример монтажа металлического лотка НЛ

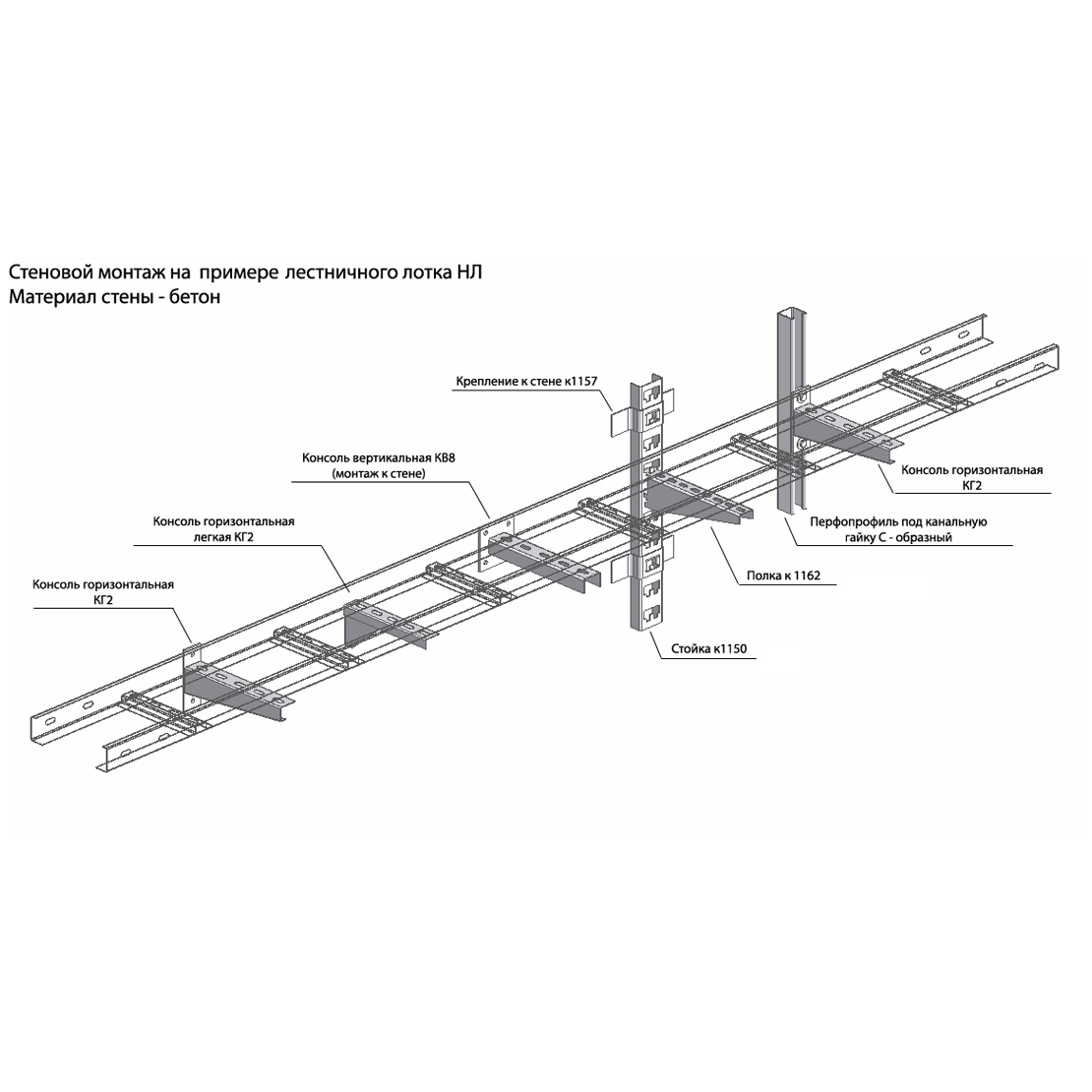

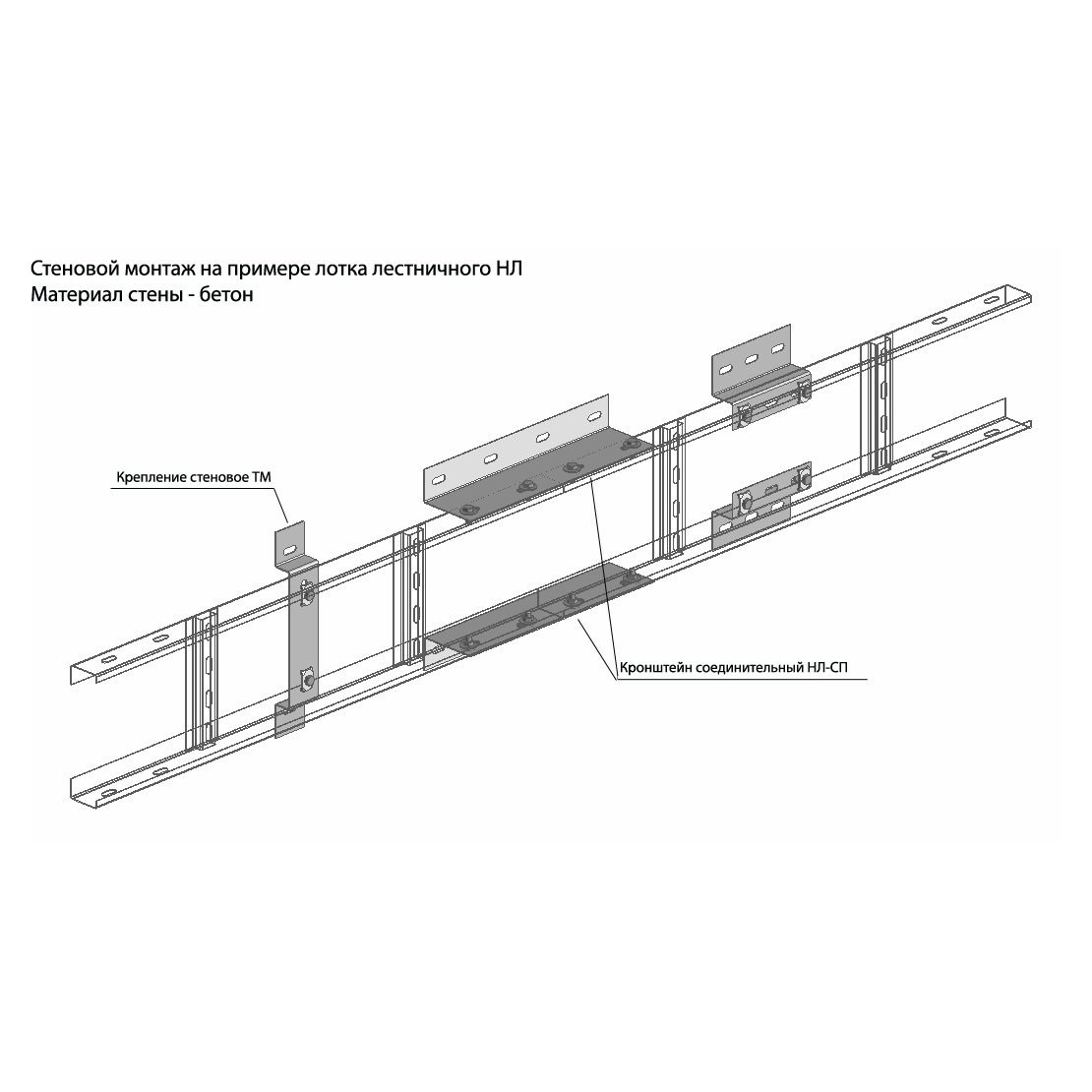

Пример монтажа металлического лотка НЛ стены-бетон

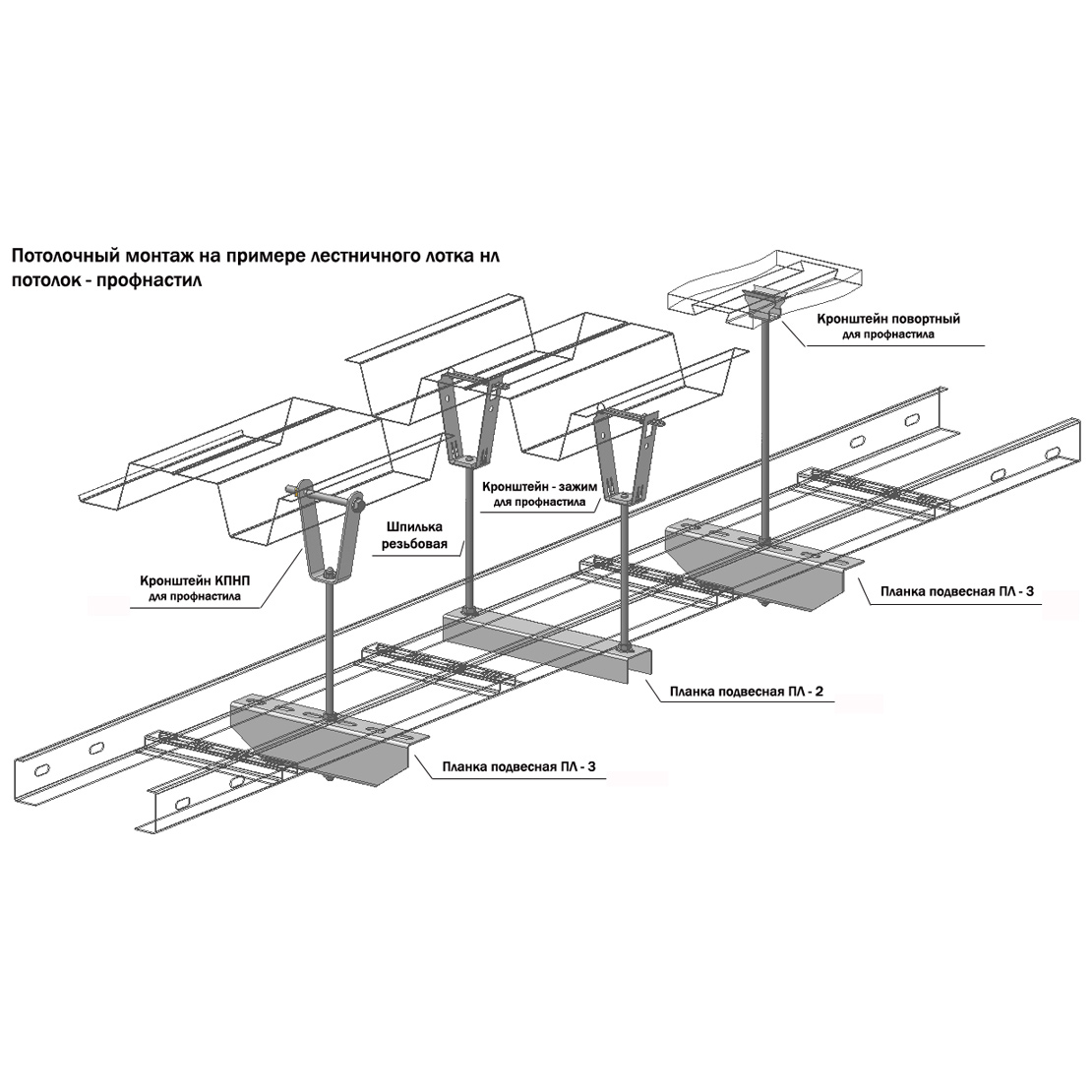

Пример монтажа металлического лотка НЛ потолок-профнастил

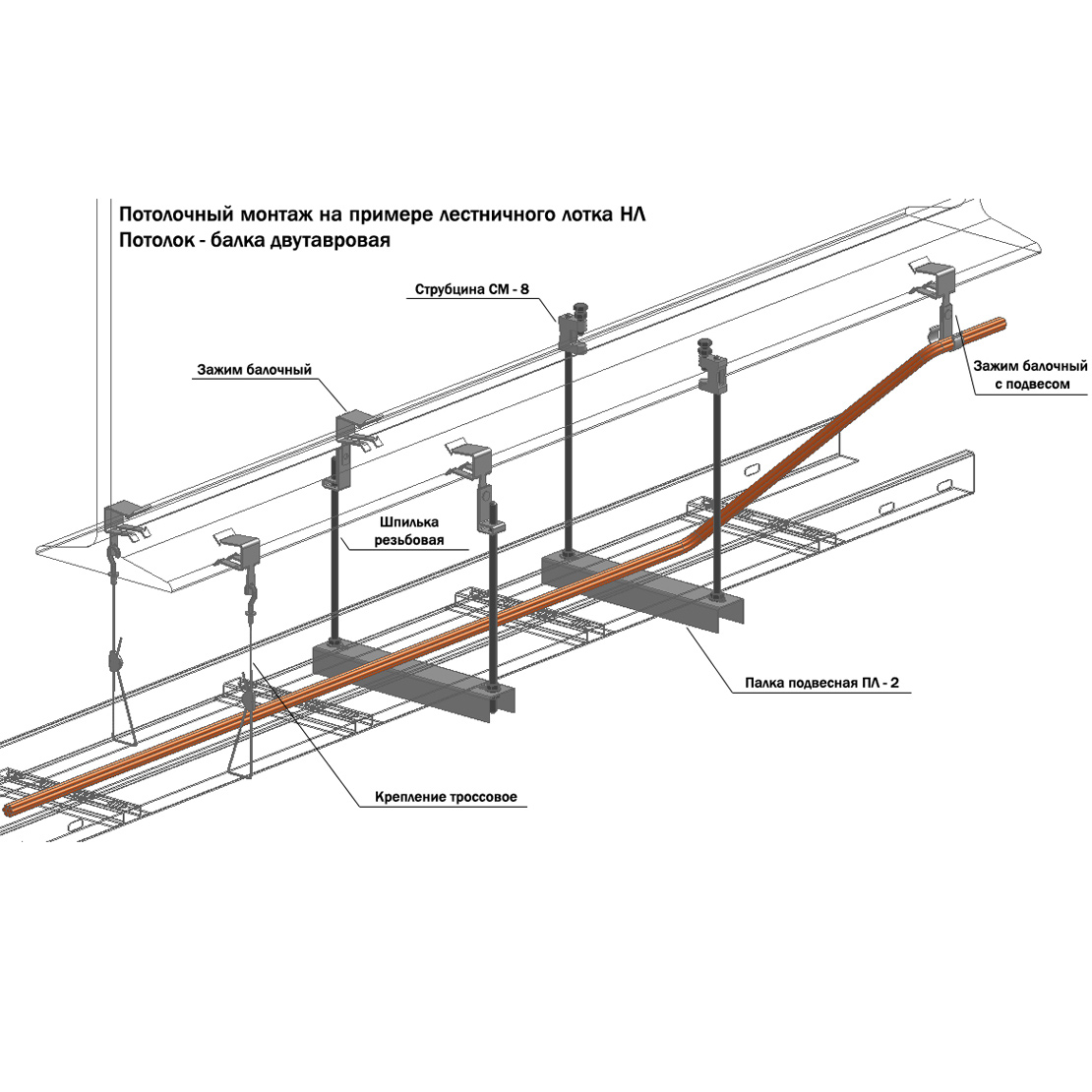

Пример монтажа металлического лотка НЛ потолок-балка

Примеры монтажа фальшпола

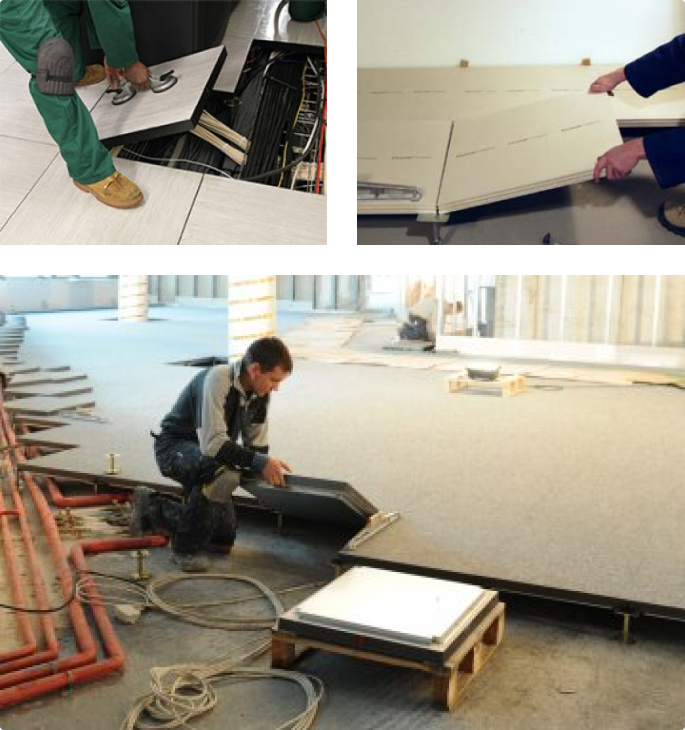

Условия для монтажа фальшпола

Обязательным условием является установка фальшпола в сухих помещениях с температурой 5 — 35°С и влажностью — 40 — 75%.
В случае если фальшпол скрывает трубы систем водоснабжения или отопления, необходимо обеспечить их качественную теплоизоляцию во избежание значительных перепадов температуры, также необходимо обеспечить надлежащее вентилирование пространства под фальшполом с целью выдерживания необходимых эксплуатационных условий.
Установку фальшпола следует осуществлять только по прошествии 60 дней после выполнения строительных работ и не ранее чем через 30 дней после окраски стен и завершения отделочных работ.
Необходимо обеспечить хорошую герметизацию дверей и окон в помещении.
Бетонный пол должен оставаться чистым, ровным и сухим. Перед установкой фальшпола необходимо тщательно осмотреть поверхность пола для определения возможности проведения монтажа фальшпола.
В случае необходимости использования грунтовочных растворов для того, чтобы избежать запылениябетонного пола, необходимо подбирать такой состав растворов, который будет хорошо совмещаться с клеем, который применяется для фиксации стоек (если стойки фиксируются клеем).
Размещение розеток, различных коммуникаций и воздуховодов в помещении должно тщательно проектироваться и согласовываться с установкой стрингеров и стоек.
Обязательно во всех помещениях, где планируется установка фальшпола, должна указываться конструктивная высота фальшпола.
Тестирование конструкции фальшпола и его сдача заказчику проводится непосредственно после завершения полной установки фальшпола и до укладывания защитного покрытия, установки движущихся перегородок и перед проведением других работ.

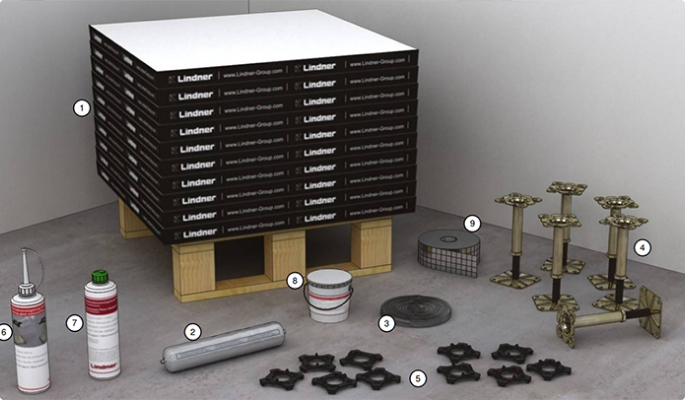

Конструкция и комплектующие фальшпола

Плиты фальшпола на деревянном поддоне
Клей для стоек
Кромочная лента
Стойка фальшпола
Накладки на стойку с 4-я или 2-я ограничителями, проводящие или непроводящие
Фиксатор резьбы без растворителей
Однокомпонентная противопылевая грунтовка, концентрат
Состав для обработки среза плит
Алюминиевые выравнивающие пластины 0,2 мм; 0,5 мм

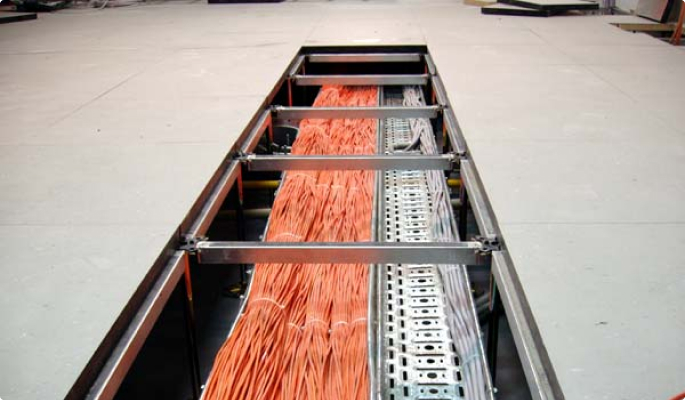

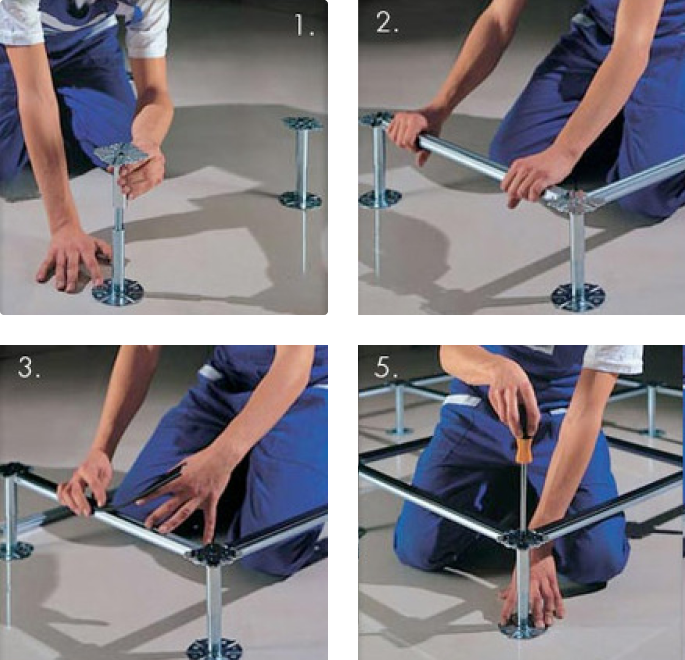

Порядок сборки полов

После проведения подготовительной работы можно начинать установку фальшпола. Обязательно проводится тщательное исследование уровней бетонного пола до расстановки стоек. Необходимо также учитывать, что уровни бетонного пола могут меняться в более широких границах, чем высота стоек конструкции.
Очистив бетонный пол от грязи и пыли, необходимо провести его обработку полиуретановой или эпоксидной краской. Это особенно важно, если пространство под панелями фальшпола используется как воздуховод (воздухораспределительный пленум).

Во-первых, нужно провести две перпендикулярно направленные линии жесткой измерительной лентой. Перпендикулярность прямых проверяется теоремой Пифагора: сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы.
Далее, начиная с нулевой точки, следует расположить стойки в соответствии с размерами части фальшпола 600 х 600 мм. Не устанавливайте обрезанные панели, имеющие слишком маленькие размеры, по периметру помещения, если требуется установка панелей разной ширины.
По завершению установки опорной конструкции фальшпола — стрингеров (в случае необходимости) и стоек, высоту стоек можно менять, используя строительный теодолит (оптический или лазерный).
После этого следует приступить к монтажу панелей во внутренней площади, которая ограничивается двумя перпендикулярными прямыми. Панели фальшпола выкладываются буквой «Т». (см. рис. 3).
Затем следует проверить, не отклонилась ли конструкция от формы прямоугольника (рис. 3).
Остальные панели размещаются постепенно, начиная с панелей, выложенных буквой «Т», в двух направлениях (рис. 3).
В последнюю очередь располагаются панели по периметру (после обрезки). Стойки фиксируются клеем, если стрингеры не применяются в конструкции. В таком случае стойки и панели, которые размещаются на них, выравниваются перед установкой каждой отдельной стойки.

Инструкции и руководства

Инструкция по монтажу фальшполов

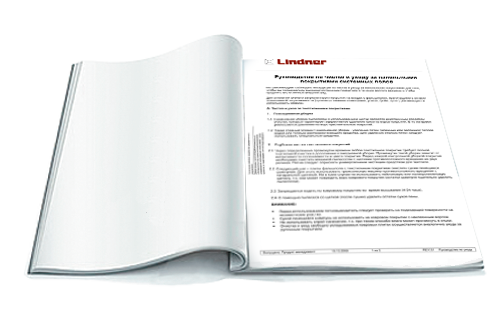

Руководство по чистке фальшполов
