Консоли, стойки, планки

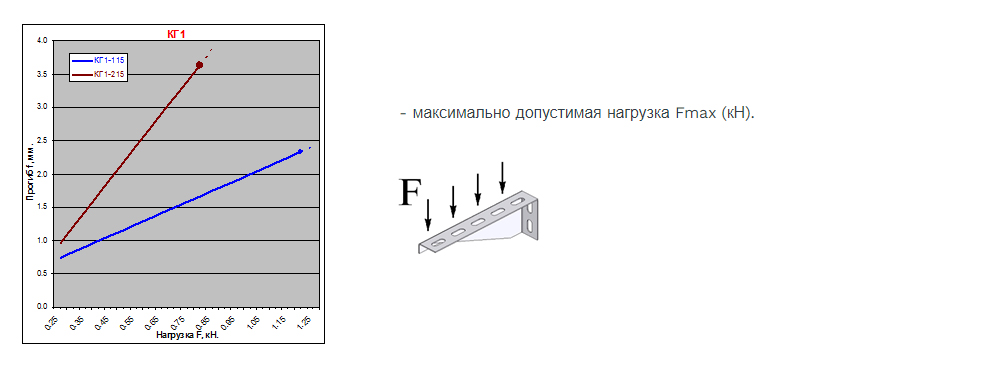

Консоль горизонтальная легкая КГ1
1. Жесткое крепление консоли двумя болтами М8.
2. Вид нагрузки – равномерно-распределенная по всей длине консоли.

Консоль горизонтальная легкая

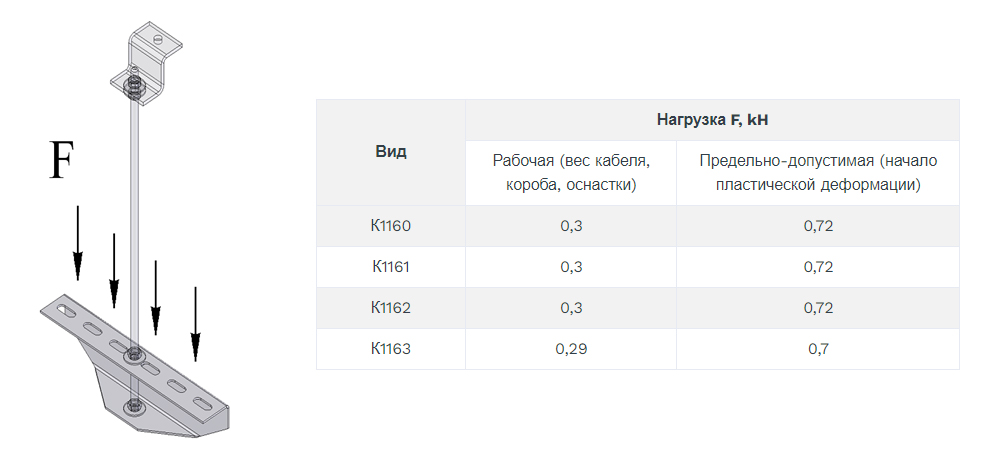

Планка подвесная ПЛ3
1. Планки двумя гайками М8.
2. Вид нагрузки – равномерно-распределенная по всей длине Планки.

Планка подвесная

Планка подвесная ПЛ3
1. Планки двумя гайками М8.
2. Вид нагрузки – равномерно-распределенная по всей длине Планки.

Планка подвесная



Консоль горизонтальная КГ2
1. Жесткое крепление консоли двумя болтами М8.
2. Вид нагрузки – равномерно-распределенная по всей длине консоли.
  • - максимально допустимая нагрузка Fmax (кН).

Консоль горизонтальная КГ4

1. Жесткое крепление консоли двумя болтами М8.
2. Вид нагрузки – равномерно-распределенная по всей длине консоли.
  • - максимально допустимая нагрузка Fmax (кН).

Консоль вертикальная КВ3, КВ8.

1. Жесткое крепление консоли четырьмя болтами М8.
2. Вид нагрузки – статическая по направлению вниз.

Экстремальная нагрузка F (кН).

Сборная конструкция: Стойка К115(0,1,2,3) + Полка К116(0,1,2,3,4,5)

1. Крепление Стойки двумя Скобами К1157 на расстоянии 500 мм от Полки.
2. Вид нагрузки – равномерно-распределенная по всей длине Полки.

Планка подвесная ПЛ1
1. Жесткое крепление Планки двумя болтами М8.
2. Вид нагрузки – равномерно-распределенная по всей длине Планки.

Планка подвесная ПЛ2

1. Жесткое крепление Планки двумя гайками М8.
2. Вид нагрузки – равномерно-распределенная по всей длине Планки.

Планка подвесная ПЛ3

1. Жесткое крепление Планки двумя гайками М8.
2. Вид нагрузки – равномерно-распределенная по всей длине Планки.
